Dikey Döner Park Sistemi 20 Araba veya SUV
Açıklamalar

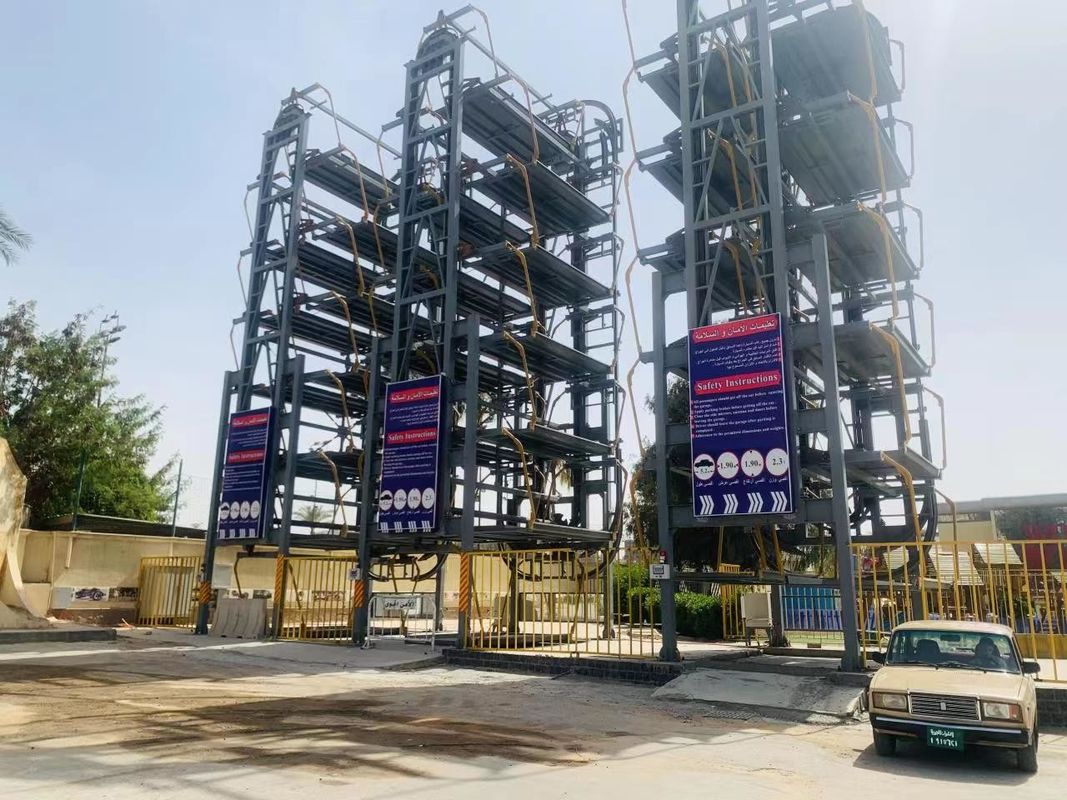

Dikey Döner Park Sistemi 20 Araba veya SUV'lar temel olarak çelik yapı, yük taşıyıcı, tahrik sistemi, kontrol sistemi, güvenlik ve algılama sisteminden oluşur.
Bir otomobilin kafese konulduğu, kafesin yukarı aşağı, sağa sola dönebildiği ve ardından otomobilin park edildiği tasarlanmış sistemdir.
Bu Otomatik Park Sistemi, 2 aracın park edilmesi gereken yüzey alanına 20 araç veya 20 SUV'nin kolay ve güvenli bir şekilde park edilebilecek şekilde tasarlanmıştır.Sürücünün park etmesi ve aracı sistem içinde zemin seviyesinde bırakması ile kullanımı kolaydır.
Sürücü birleştirilmiş güvenlik bölgesini terk ettiğinde, park halindeki aracı alt orta konumdan uzaklaştırmak için dönen sistem tarafından araç otomatik olarak park edilir.Bu, bir sonraki arabanın park edilmesi için zemin seviyesinde boş bir park yeri bırakır.
Park halindeki araç, IC kartı ile veya aracın park edildiği ilgili pozisyon numarası için düğmeye basılarak kolayca alınır.Bu, gerekli arabanın, sürücünün güvenlik bölgesine girmesi ve arabayı sistemden geri döndürmesi için zemin seviyesine kadar dönmesine neden olur.
teknik parametreler
(Model numarası.) |
PCX20/11-20D |
PCX23/11-20D |
(Kaldırma Kapasitesi) |
2000Kg |
2300Kg |
(Araç Boyutu) |
5200 x 1900 x 2050 mm |
5300 x 2000 x 2000 mm |
(Park alanı) |
20 araba |
|
(Sürüş modu) |
motor + zincir + dişli |
|
(Motor Kapasitesi/Hızı) (Çalışma Modu) (Platform Malzemeleri) |
7,5 Kw x 4 P/ 4,4 M / Min (2 RPM) 15 Kw-MOTOR 9,2 Kw/<4,4 M/ Min IC kartı/düğmeye basın/dokunmatik ekran 2.2 mm galvanizli dalga plakası |
|
(Toplam Yükleme Kapasitesi) |
22000Kg |
23640Kg |
(Garanti) |
Üretim hatalarına karşı 2 yıl |
|
(Kurulum alanı(mm)) |
6000 x 4850 mm 6500 x 5500 mm |
|
(Güvenlik aygıtı) |
Fotoelektrik sensörü |
|
(Güç Kaynağı/Motor Kapasitesi) |
220 V/ 380 V, 50 Hz /60 Hz, 1 Faz/ 3 Faz, 7,5 Kw |
Çalışma prensibi
Her alanın bir araba paleti vardır, park etme veya geri alma paletleri, park etme veya geri alma alanını yere getirmek için bir yön boyunca dönecektir;Sürücü, aracı doğrudan yerdeki alana park edebilir veya alabilir;
Adımlar: Araba yere inene kadar tüm arabalar saat yönünde veya saat yönünün tersine dönecektir;Örneğin aşağıdaki resimde en üstteki arabayı almak istiyorsak, tüm arabalar saat yönünün tersine dönüyor;Üst palet arabası yere düşer ve sürücü onu doğrudan alabilir;
özellikleri
1. Motor tahrikli, zincirli kaldırma sistemi.
2. Kafesi CW / CCW yönlerinde dikey olarak dolaştırarak araçları park etmek için tasarlanmıştır.
3. Küçük bir alana 20 arabaya kadar park edebileceğiniz için en fazla alan verimli park çözümü 2 arabayı geçmez.Basit tek dokunuşla kontrol ve 4. Profesyonel operatör gerektirmez.
4. Giriş / çıkış süresini kısaltmak için akıllı dönüş yönü (CW / CCW olarak).
5. PLC otomatik kontrol sistemi, tek dokunuşla gerekli aracı aramak için dokunmatik ekran.
6. Çelik parçalar kumlanır, daha sonra korozyon önleyici astar boyanır ve son kat renk kaplanır
Ana Yapılar
Döner park sistemi 7 temel yapıdan oluşmaktadır
Temel, Çelik yapı, Paletler, İletim, Kontrol Sistemi, Güvenlik Koruma Cihazları ve diğer Yardımcı Cihazlar;
